物理結構與信號傳輸特性

4 芯 + 屏蔽層設計

導體配置：采用 4 根 24AWG 鍍錫銅導體（截面積 0.25mm2），其中 2 對差分信號對（±Vout）和 2 根電源線（+12V/GND），支持同時傳輸信號與供電。

屏蔽系統：雙層屏蔽結構（鋁箔 + 鍍錫銅編織網，覆蓋率≥95%），配合前端裸線設計的屏蔽層接地處理，抗干擾能力達 - 60dB（1GHz），適合復雜電磁環境。

S32-7 接口兼容性

接口類型：采用 KYOWA 專利的 S32-7 圓形連接器（7 針），兼容 U-104、U-111 等系列集中接頭的 7 針子模塊，支持快速插拔與標準化布線。

引腳定義：7 針?lè)譃?4 路信號（S1-S4）、2 路電源（+12V/GND）、1 路屏蔽層接地，支持用戶自定義信號分配。

信號完整性與抗干擾技術

阻抗匹配與高頻性能

差分信號對：雙絞線結構（線間電容≤30pF/m），阻抗 100Ω±5%，支持 DC 至 10MHz 信號傳輸，適用于應變片、加速度計等模擬信號采集。

電源穩定性：電源線采用獨立屏蔽，紋波抑制比≥40dB，支持穩定供電（±12V/500mA）。

屏蔽與接地設計

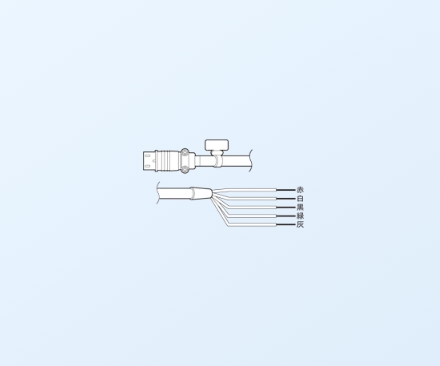

前端裸線處理：線纜末端預留 20mm 裸線，便于用戶直接焊接或壓接至設備，屏蔽層采用 360° 環形接地環，減少地環路干擾。

線纜材料：絕緣層為聚氯乙烯（PVC），耐溫 - 20℃至 + 85℃，護套采用聚氨酯（PUR），耐磨耐油，適合工業環境。

機械與環境適應性

耐用性設計

彎曲壽命：支持≥10 萬次彎曲循環（半徑 50mm），導體采用多股絞合結構（32/0.10mm），柔韌性優異。

防護等級：IP67 防護（連接器端），短時浸水（1 米水深，30 分鐘）不影響性能。

安裝便利性

模塊化擴展：通過 S32-7 接口可直接連接 KYOWA 的 U-104 集中接頭，或通過轉接器轉換為 BNC、SMA 等標準接口。

標識清晰：線纜外皮印有連續米標與色環標識，便于布線管理。
